以太網口一級和二級涌浪保護是什么意思？網絡信號防雷器D1和C2類介紹！

2022-12-22 · 閱讀762

近日，有系統集成商客戶咨詢我們有沒有以太網口的一級浪涌保護器和二級浪涌保護器。

大家應該都知道電源防雷有一級二級三級的說法，信號防雷也有嗎？

今天，中為防雷給大家介紹一下以太網口一級和二級涌浪保護是什么意思，以及網絡信號防雷器D1和C2類的介紹。

1、指防雷器內部設計了二級防雷

網絡信號防雷器內部是可以做二級防護的，所以這里的一級浪涌保護和二級浪涌保護可能是對產品設計的一種要求。

目前正規防雷器生產的以太網防雷器最少都是二級防雷，比如中為防雷ZVS-RJ45-K系列千兆網絡信號防雷器設計的是三級浪涌保護。

第一級是放電管粗保護，第二級隔離變壓器進行隔離，第三級TVS進行限壓。多級浪涌保護設計的信號防雷器能對設備起到比較好的保護效果。

如果只有一級浪涌防護的以太網信號防雷器，其保護效果會很差，不建議使用。

2、防雷等級為一級浪涌防護和二級浪涌防護

信號防雷器也有類似于電源浪涌保護器T1和T2類的產品。

GB50057中有要求，從室外引入室內的信號線，應該安裝D1類高能量電涌保護器，這個D1類測試波形為10/350us，和電源防雷器T1類一級浪涌保護器一樣。

所以可以算作一級信號防雷器的參數，不過相對電源T1類10/350us波形測試12.5kA的要求，信號防雷對沖擊電流Iimp要求的是1~2.5kA。

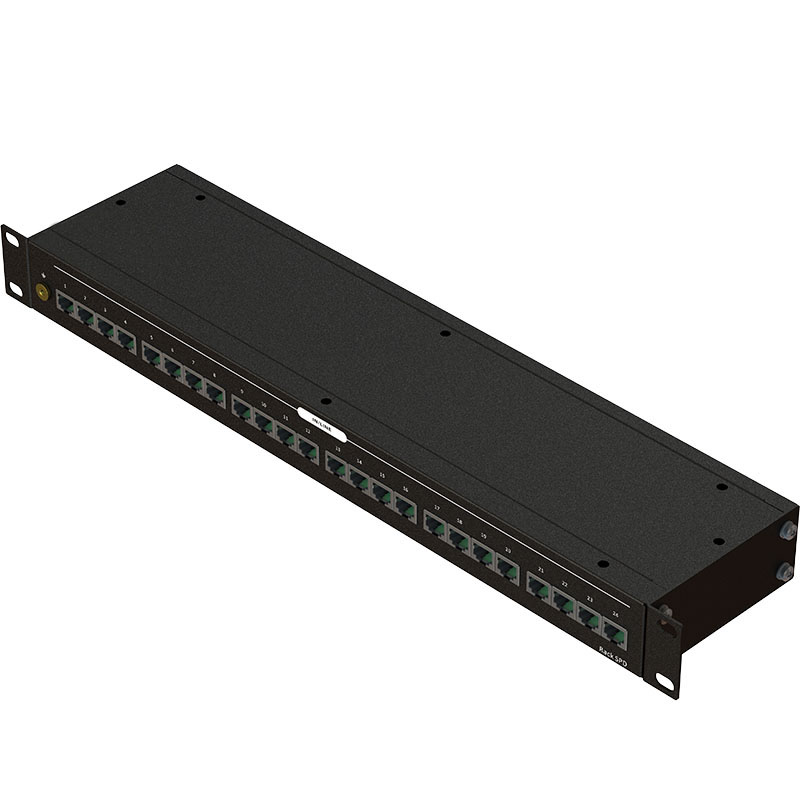

比如中為防雷公司的千兆以太網口信號浪涌保護器ZVS-RJ45-K，D1類測試值為2kA，符合標準要求。

和二級浪涌防護對應的另外一個信號防雷測試級別就是C2類，其測試波形為1.2/50us&8/20us，一般網口防雷器測試等級為5kV&2.5kA，可以作為信號線路的二級防雷。

現在大家對以太網絡信號防雷產品一級和二級的定義清楚了吧，要求一級浪涌防護就選D1類產品，二級浪涌防護的就選C2類的。

廣東中為智能防雷技術有限公司，轉載需授權http://www.zycl.net/knowledge/1222566.html！
